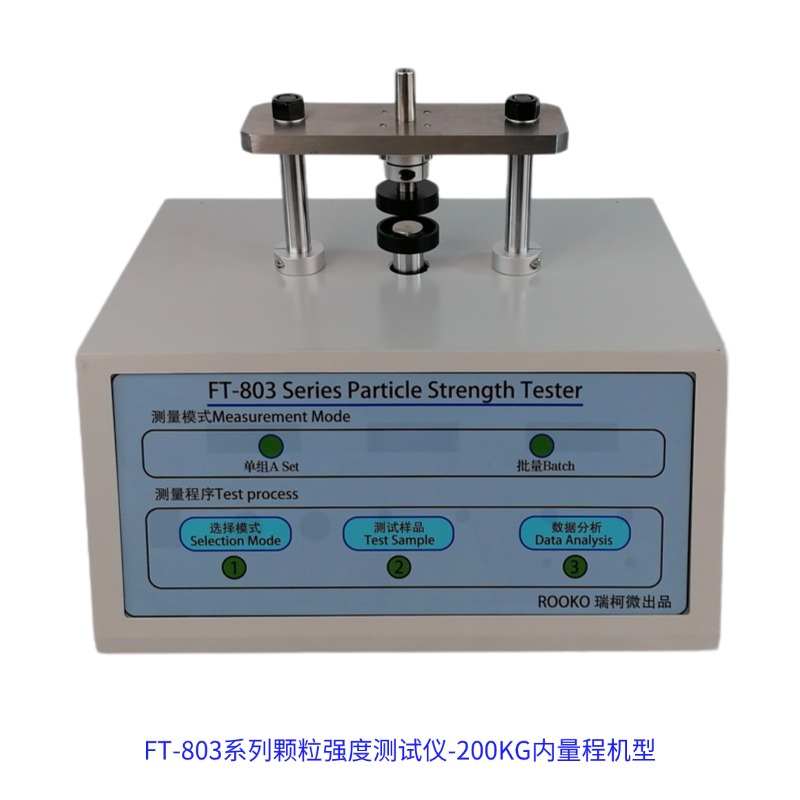

FT-803系列颗粒强度测试仪

FT-803系列颗粒强度测试仪覆盖10N至2T六款量程机型,梳理静态轴向抗压测试原理、参数资料与12项适配标准,帮助催化剂、化肥、分子筛等行业用户了解颗粒抗压强度检测方案,可对照选型与送样测试。

产品介绍

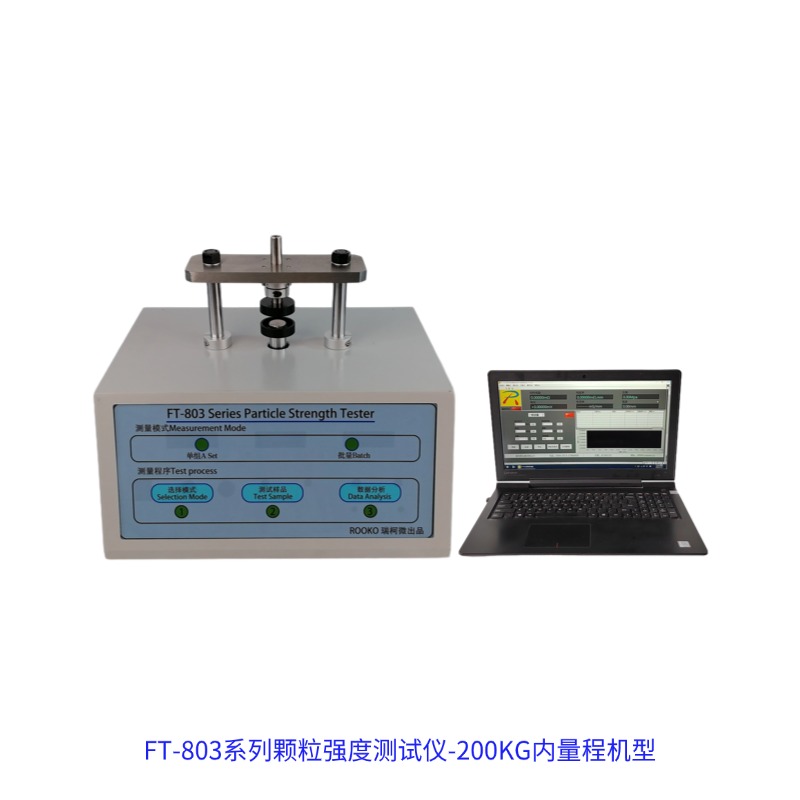

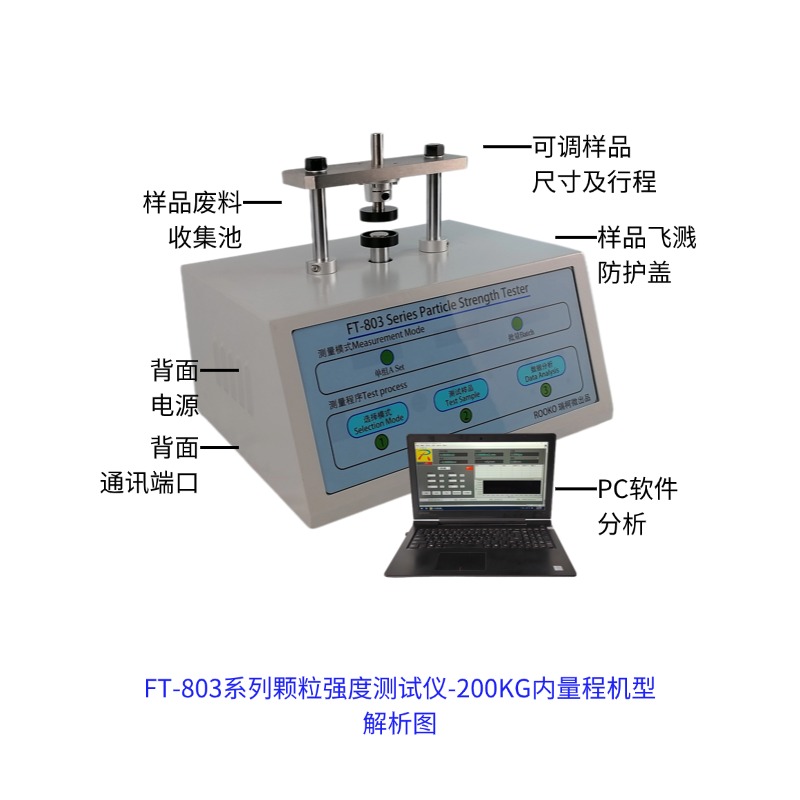

FT-803系列颗粒强度测试仪采用集成电路控制系统,运行稳定、检测结果可靠。设备支持多种强度、硬度计量单位切换,可适配千克、牛、磅等单位显示与输出。可对脆性颗粒、塑性颗粒开展抗压强度检测,同时可测试颗粒相对形变量、弹性压缩形变量等形变参数。设备支持多种抗压强度指标计算,可输出抗压强度平均值、单位长度抗压强度、单位面积抗压强度等数据。系统具备数据清零、上下限阈值设置、标准区间设定功能,可自动统计超限数据、合规数据及对应占比,支持中英文语言切换。设备配置PC软件操作系统,搭载USB、232双通讯接口,具备数据存储、数据管理、报表生成、过程曲线图谱分析功能。设备配备防护结构,可保障设备长期稳定运行。

产品特点

① 六款量程机型:10N、500N、2kN、5kN、1T、2T,其他量程可定制。

② 多单位切换:千克、牛、磅等强度、硬度计量单位显示与输出。

③ 多指标计算:抗压强度平均值、单位长度抗压强度、单位面积抗压强度。

④ 数据统计:数据清零、上下限阈值设置、标准区间设定,自动统计超限与合规数据占比。

⑤ PC软件系统:USB、232双通讯接口,数据存储、报表生成、过程曲线图谱分析。

⑥ 形变检测:颗粒相对形变量、弹性压缩形变量等形变参数测试。

测试原理

设备采用静态轴向抗压测试原理,通过驱动机构带动压头匀速对固体颗粒试样施加垂直压力,压力传感器实时采集压力变化数据,位移模块同步记录颗粒受压形变行程。在颗粒受压破碎或达到设定形变阈值后,系统终止加载并自动采集峰值压力、形变量等数据。设备内置标准化运算程序,可自动计算单颗颗粒抗压参数,并对多组测试数据进行统计运算,得出平均值、大、小值等统计结果。同时根据预设标准区间完成数据分类统计与合规性分析,结合PC软件完成全过程曲线绘制、数据分析与报表导出。

主要功能

① 抗压强度检测:脆性颗粒、塑性颗粒抗压强度测量。

② 形变参数测试:颗粒相对形变量、弹性压缩形变量。

③ 多指标输出:抗压强度平均值、单位长度/单位面积抗压强度。

④ 数据统计:超限数据、合规数据及对应占比自动统计。

⑤ 过程曲线:PC软件全过程曲线图谱分析。

⑥ 数据管理:USB、232双通讯接口,数据存储与报表生成。

参数资料

表1 系列六款机型主要参数对比

参数项目

FT-803-10N

FT-803-500N

FT-803-2kN

FT-803-5kN

FT-803-1T

FT-803-2T

压力测量范围

0至10N

0至500N

0至2kN

0至5kN

0至10kN(1T)

0至20kN(2T)

压力分辨率

0.01N

0.01N

0.1N

0.1N

100N

1N

整机测试误差

不超过0.5%F.S

不超过0.5%F.S

不超过0.5%F.S

不超过0.5%F.S

不超过0.5%F.S

不超过0.5%F.S

适配颗粒直径

不小于0.1mm

1至30mm

1至30mm

1至30mm

不小于3mm

—

表2 系列通用参数

参数项目

参数内容

设定颗粒组数

0至199组

位移行程测量范围

0.005至50mm

测量模式

一般测量模式和分析测量模式

压力校准

单点标准砝码、自主校零、合作机构计量(不同量程校准方式不同)

温湿度范围

10至50℃,相对湿度小于85%

电源

AC 220V±10%、380V

显示界面

PC软件界面

语言

中文/英文版本

选购项

定制样品测量压头;微细颗粒观察可选配显微镜

适配标准

设备执行标准如下:GB/T 44750-2024《颗粒 抗压强度的测量》、GB/T 2945-2017《硝酸铵》、GB/T 2946-2018《氯化铵》、GB/T 10516-2012《硝酸磷肥颗粒平均抗压碎力的测定》、GB/T 14201-2018《高炉和直接还原用铁球团矿 抗压强度的测定》、HG/T 2782-2024《化工催化剂颗粒抗压碎力的测定》、HG/T 2783-2020《分子筛抗压碎力试验方法》、HG/T 3927-2020《工业活性氧化铝》、ASTM D6175-24挤出催化剂和催化剂载体颗粒径向抗压强度测定方法、ASTM D7084-23催化剂和催化剂载体堆积抗压强度的测定、ASTM D4179-22成型催化剂和催化剂载体单颗粒抗压强度测定方法、ASTM D5230-13炭黑自动单个颗粒硬度测定方法。

适用材料

适用于固态成型颗粒的抗压碎强度、硬度及形变性能检测,适配球状、挤出状、片状等不同形态颗粒试样。应用于催化剂及载体、饲料、医药颗粒、化肥、分子筛、谷物颗粒、碳酸钡、氧化锌、橡胶助剂、炭黑、包衣颗粒等物料的物性检测。可满足工业生产质量管控、新品配方研发、科研机构及院校实验室的颗粒力学性能研究需求。

应用场景

① 催化剂行业:催化剂及载体颗粒抗压强度检测。

② 化肥行业:硝酸铵、氯化铵、硝酸磷肥颗粒抗压碎力测定。

③ 饲料与分子筛:饲料颗粒、分子筛抗压碎力试验。

④ 科研机构:球状、挤出状、片状颗粒力学性能研究。

样品制备要求

① 取固态成型颗粒试样(球状、挤出状、片状均可)。

② 按颗粒直径选配对应量程机型。

③ 试样置于标准平压头组件下方。

④ 微细颗粒观察可选配显微镜。

测试流程

① 按颗粒类型选配机型与压头。

② 驱动机构带动压头匀速施加垂直压力。

③ 压力传感器实时采集压力变化数据。

④ 位移模块同步记录受压形变行程。

⑤ 颗粒破碎或达到设定形变阈值后终止加载。

⑥ 自动采集峰值压力、形变量并完成统计运算。

误差与避坑要点

① 按颗粒直径与压力范围选配机型(10N至2T)。

② 压力校准按量程采用单点标准砝码、自主校零或合作机构计量。

③ 测试环境温度10至50℃,相对湿度小于85%。

④ 颗粒受压破碎或达到设定形变阈值后系统自动终止加载。

⑤ 设定颗粒组数0至199组,按检测需求设置。

选配配件

① 定制样品测量压头(选购)。

② 微细颗粒观察可选配显微镜。

③ 控制系统选配2:803-FXXT颗粒强度测试数据分析与输出系统(计算机+分析软件+打印机)。

④ 备货建议:高频使用场景备货1-5组易损件与耗材,出口项目建议增购3-5年储备量。

交付清单

① FT-803系列主机1台、标准平压头组件1套、220V国标电源线1根、USB通讯数据线1根、PC分析软件U盘1个、产品操作说明书1份、出厂合格证+产品保修卡1套、清洁工具套装1套、定位限位挡板1件。

技术服务

① 基础质保:12个月保修、7日故障换新。

② 技术支持:24小时咨询、2小时响应、48小时出方案。

③ 样品测试服务:出具带原始数据的测试报告,样品按需返还或合规处理。

④ 延保服务:含维修、换件、软件升级。

⑤ 定制服务:提供个性化定制解决方案。

⑥ 教学与培训:到场、视频、图文手册等方式,按功能复杂程度选择或组合。

关联产品

FT-100SCI-2分子筛松装和振实堆积密度测定仪。

FT-803系列颗粒强度测试仪。

FT-803-ASTM D7084催化剂堆积压碎强度分析仪。

FT-100系列振实密度测试仪。

FT-100F H粉末自动压实密度仪。

选型参考

① 按量程选型:微细颗粒选FT-803-10N;常规颗粒选500N/2kN/5kN;高压力选1T/2T。

② 按颗粒直径选型:不小于0.1mm选10N;1至30mm选500N/2kN/5kN;不小于3mm选1T。

③ 按标准选型:催化剂颗粒按HG/T 2782-2024、ASTM D6175-24/D4179-22;分子筛按HG/T 2783-2020;炭黑按ASTM D5230-13。

④ 配套组合:与FT-100SCI-2分子筛密度仪、FT-100系列振实密度仪组合构成颗粒物性检测方案。

FAQ

① 系列包含哪些机型?

答:FT-803-10N、FT-803-500N、FT-803-2kN、FT-803-5kN、FT-803-1T、FT-803-2T六款机型,其他量程可定制。

② 测试原理是什么?

答:静态轴向抗压测试,压头匀速施加垂直压力,压力传感器与位移模块同步采集数据,颗粒破碎或达到形变阈值后自动采集峰值压力。

③ 执行哪些标准?

答:GB/T 44750-2024、GB/T 2945-2017、GB/T 2946-2018、GB/T 10516-2012、GB/T 14201-2018、HG/T 2782-2024、HG/T 2783-2020、HG/T 3927-2020、ASTM D6175-24、ASTM D7084-23、ASTM D4179-22、ASTM D5230-13。

④ 六款机型如何选?

答:按压力范围与颗粒直径选型,10N适配微细颗粒,500N至5kN适配1至30mm颗粒,1T/2T适配高压力场景。

⑤ 支持哪些单位?

答:千克、牛、磅等多种强度、硬度计量单位切换显示与输出。

⑥ 适配哪些材料?

答:催化剂及载体、饲料、医药颗粒、化肥、分子筛、谷物颗粒、碳酸钡、氧化锌、橡胶助剂、炭黑、包衣颗粒。
